问：PCB阻抗是什么？为什么高速电路板必须做阻抗控制？阻抗不匹配会出现哪些问题？常用PCB阻抗标准有哪些？哪些板材和走线会影响阻抗精度？

答：PCB阻抗全称PCB特性阻抗，是高频、高速信号在PCB铜走线上传输时产生的交流传输阻力，区别于普通铜线的直流电阻，是高速PCB、高频电路板生产的核心管控指标。PCB阻抗控制的核心是实现阻抗匹配，让信号源、PCB传输走线、接收负载三者阻抗保持一致，保障信号完整、稳定传输，是工控、车载、数码、通讯类高端电路板的必备工艺。

一、什么是PCB特性阻抗？

PCB走线在传输低频电流时，仅体现普通导线的导电特性；但在高频、高速信号传输场景下，走线会成为电磁波传输线，产生固定的特性阻抗。该阻抗数值由PCB叠层结构和生产工艺决定，无法随意更改，直接决定信号传输质量。行业主要分为两大类：单端信号阻抗、差分信号阻抗，也是PCB工厂常规管控的两类阻抗类型。

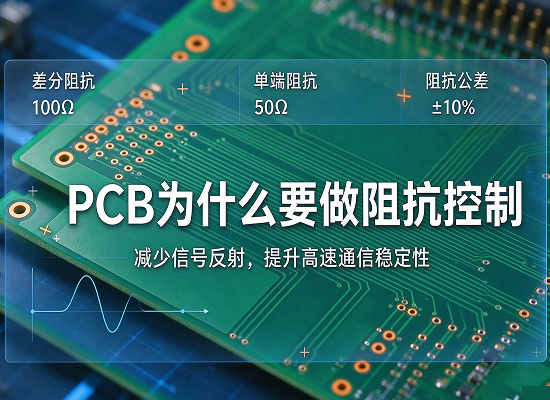

二、为什么PCB必须做阻抗控制？

高速信号对传输环境极其敏感，若PCB走线阻抗与芯片、连接器、终端负载阻抗不匹配，信号传输时会出现信号反射，就像水流在管径突变处产生反弹紊乱。反射信号会与原信号叠加干扰，直接破坏信号完整性，导致设备运行异常。因此，只要涉及高速、高频信号的电路板，必须精准管控阻抗。

三、阻抗不匹配的具体危害

1. 信号波形畸变：出现过冲、下冲、振铃、延时偏移等问题，导致数据采样错误、时序错乱；

2. 设备工作不稳定：高速通讯丢包、设备偶尔死机、重启、传输卡顿，日常测试难以复现，终端使用故障频发；

3. 电磁干扰超标：阻抗异常会加剧EMI电磁辐射，设备无法通过EMC电磁兼容测试，无法量产上市；

4. 产品寿命缩短：长期信号异常震荡，会加重芯片、元器件负荷，加速老化损坏。

四、行业通用标准阻抗值

1. 单端阻抗：常规标准50Ω、60Ω、65Ω，广泛用于普通高速信号线、电源反馈线；

2. 差分阻抗：常规标准90Ω、100Ω、120Ω，其中100Ω最常用，适配USB、HDMI、网口、DDR、LVDS、以太网等高速差分线路；

3. 常规公差标准：通用板材阻抗公差±10%，车载、医疗、军工高端板要求严苛，公差需控制在±5%以内。

五、决定PCB阻抗精度的核心因素

1. 走线线宽：线宽越宽，阻抗越低；线宽越窄，阻抗越高，是阻抗微调的核心参数；

2. 介质厚度：走线与参考地层、电源层的介质厚度越厚，阻抗越高，叠层结构直接决定基础阻抗；

3. 铜箔厚度：铜厚越大，阻抗略低，生产需严格管控铜厚均匀度；

4. 板材介电常数（Dk）：板材材质不同介电常数不同，FR4普通板材、高速板材的Dk值差异会直接影响阻抗数值；

5. 差分线间距：仅针对差分阻抗，走线间距越小，差分阻抗越低，间距精度决定差分信号稳定性。

六、哪些PCB需要做阻抗管控？哪些不需要？

1. 需要阻抗管控：搭载DDR内存、USB2.0/3.0、HDMI、LVDS、网口、射频信号、高速工控、车载、医疗、通讯设备的PCB板；

2. 无需阻抗管控：纯低频、低压普通电路板，如继电器控制板、简单电源板、普通指示灯板等低速线路板。

七、爵辉伟业电路阻抗板生产管控要点

1. 生产前通过专业SI9000阻抗软件精准计算线宽、线距、叠层参数，出具专属阻抗方案；

2. 严格管控板材、铜厚、介质厚度及蚀刻工艺，缩小参数偏差，保障阻抗达标；

3. 阻抗板出货配套阻抗测试报告，数据可追溯，满足客户质检、量产审核需求；

4. 可承接常规公差±10%及高端严苛±5%公差阻抗板，适配多行业高端产品需求。

八、总结

PCB阻抗控制是高速、高频电路板保障信号稳定、设备可靠运行的关键工艺，核心目的是消除信号反射、保证信号完整性、规避电磁干扰问题。阻抗数值由板材、叠层、线宽线距等多重参数共同决定，并非统一固定值。客户下单时需明确阻抗需求及公差标准，爵辉伟业电路可根据图纸参数精准计算、定制生产，全程严格管控阻抗精度，保障终端产品性能稳定。
