在 PCB 打样和批量生产中，很多工程师会遇到一个困惑：工厂在生产线路板时本就会加上 "工作边" 辅助生产，客户自己板子上加的工艺边，在生产过程中似乎根本用不到 —— 那为什么线路板厂和贴片厂还是反复建议用户加工艺边呢？

要弄清这个问题，我们得先理解工艺边到底是什么，以及它在整条生产线上扮演的角色。

一、什么是工艺边？

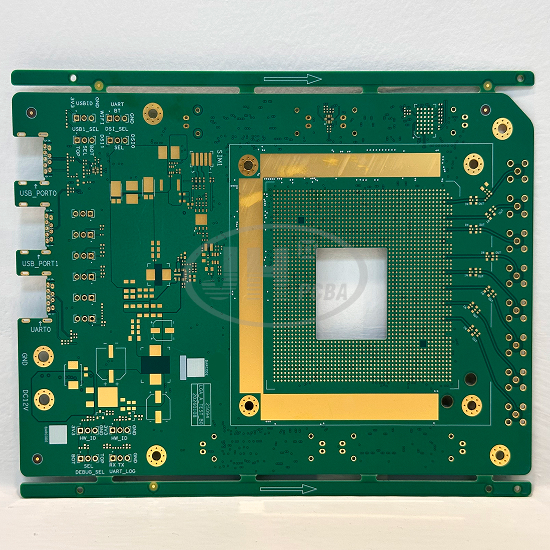

工艺边（也称工作边），是指沿 PCB 板边缘额外预留的一圈不布线、不贴件的辅助区域。它本身不参与电路功能，而是专门为了配合生产制造 —— 拼板、传送、贴装、测试等工序而预留的工艺结构。

二、为什么建议 PCB 加工艺边？

主要有两个原因：

1. 拼板连接的需要

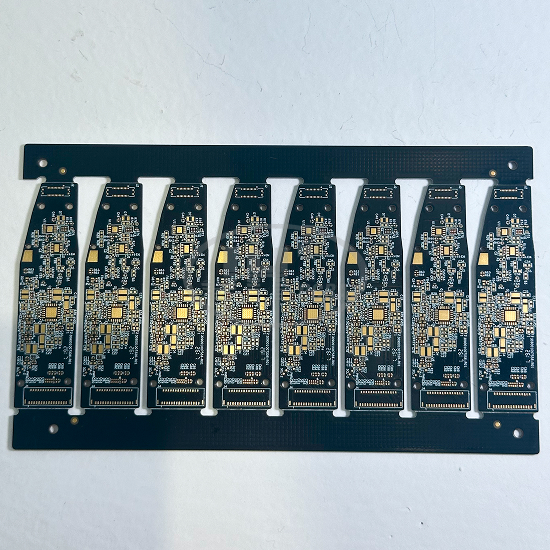

线路板批量生产时通常需要拼板（Panelization）。当板与板之间留有间距时，就需要依靠工艺边把多块小板连接成整板，再进行后续生产。这样既能提升效率，也能降低成本。

2. 贴装夹持的需要

贴片机、波峰焊、AOI 测试等设备在运行时，都需要夹持 PCB 的边缘来完成定位和传送。工艺边为这些设备提供了可靠的夹持区域，是保证贴装过程稳定的前提。

三、贴片过程中，工艺边如何发挥作用？

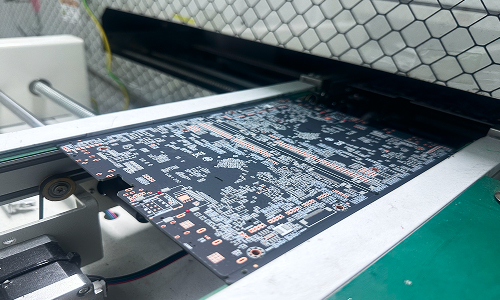

以贴片机为例：PCB 板传送至贴片机时，导轨的夹边会先有一个夹持动作来固定 PCB 板。贴片机导轨的夹边大约会夹持 PCB 板约 3mm 宽的边缘，以此保证贴装整体的品质和稳定性。

这里有两个关键的间距建议：

- 防止相撞：为防止距离板边较近的元器件与贴片机夹边相撞，以及贴装完成后在运输途中与其他设备碰撞，建议 PCB 板边元器件与贴片机夹边保持 ＞2mm的距离；

- 综合设计建议：贴装的元器件与 PCB 板边的距离建议保持 ≥5mm。

如果 PCB 板边与元器件的距离 ＜5mm，就建议加工艺边，此时推荐 工艺边宽度≥5mm。

四、工艺边为什么加在 PCB 长边？

在整个传输过程中，为了让 PCB 在设备上的传输更稳定，板子是 "竖着" 在导轨上传输的；竖着进板能使贴装过程更加稳定。因此，建议将 PCB 的长边设为工艺边，以配合设备的传输方向，保证整条产线运行平稳。

五、工艺边设计建议汇总

工艺边看似不起眼，却是保障 PCB 顺利量产、提升贴装良率的重要一环。在设计阶段合理预留工艺边，能有效避免生产中的夹持碰撞、定位不稳等问题，让产品从打样到量产更加顺畅。

如果您对 PCB 拼板与工艺边设计还有疑问，欢迎随时咨询爵辉伟业电路，我们将根据您的板卡结构，提供专业的拼板与工艺边解决等全套PCBA服务方案。
