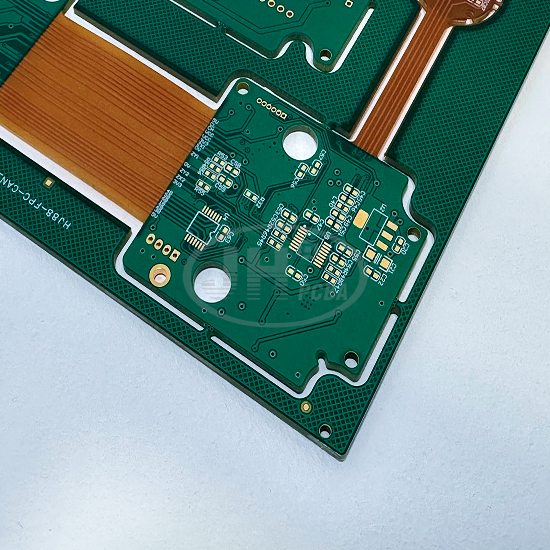

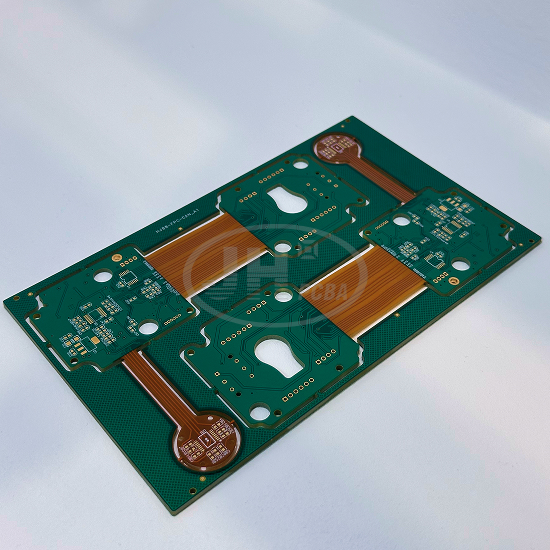

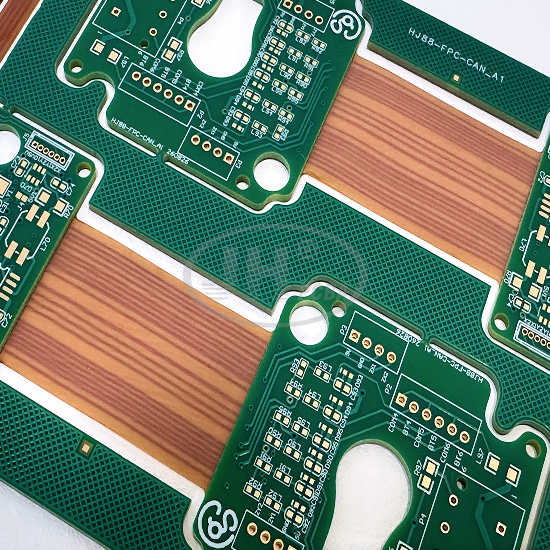

刚挠结合PCB(4硬+2软)线路板

爵辉伟业电路专注定制加工生产软硬结合板（刚挠结合 PCB，Rigid-Flex PCB），集合刚性 PCB 的支撑稳定性与 FPC 柔性板可弯折、轻量化的优势，将硬板区域与柔性区域一体化成型，无需额外连接器拼接。减少装配零件、降低接触不良风险，满足产品空间受限、需要动态弯折、三维组装的设计需求。

可制作多层、HDI 盲埋孔结构，支持阻抗控制、射频板材选型，提供从 PCB 打样、小批量试产到大批量量产，配套 SMT 贴片 PCBA 一站式加工服务，深圳工厂快速交付，支持加急样品。

核心参数

•产品名称：软硬结合板（刚挠板 / Rigid-Flex PCB）

•层数：2 层～26 层，可定制 HDI 盲埋孔结构

•基材选择：FR-4、高 TG 板材、高频射频板材、PI 柔性基材，可做阻抗板

•最小线宽 / 线距：0.075mm/0.075mm（精密工艺）

•最小孔径：0.1mm（激光孔），机械孔最小 0.2mm

•弯折区域：柔性 PI 区域，支持多次动态弯折设计，可做阻抗管控

•表面处理：沉金、镀金、沉锡、沉银、OSP、喷锡等

•板厚：刚性区 0.2~3.2mm；柔性区 PI 厚度 0.025~0.1mm

•公差：线宽、孔位、外形按 IPC-A-600 标准生产，可按客户图纸特殊公差要求管控

•认证：ISO9001 ISO13485(医规)认证，符合 RoHS 环保标准，可按需提供 UL 资料

产品优势

1.一体化结构，节省空间

硬板 + 软板一体成型，省去连接器、排线，大幅缩小整机体积，适配轻薄化产品结构设计，支持 3D 立体装配。

2.高可靠性，降低故障率

减少焊接接点，规避排线松动、接触不良问题；柔性区耐反复弯折，抗震抗振动，适合运动、震动工况设备。

3.高精度工艺能力

支持 HDI 盲埋孔、阻抗控制、背钻、差分线路，射频软硬板可选用高频板材，满足高速信号、射频信号传输需求。

4.一站式配套服务

来图 / 来样均可定制，PCB 打样、小批量、大批量生产，可配套 SMT 贴片、PCBA 代工、三防涂覆、激光分板。

5.灵活交付

深圳自有工厂，样品加急，可配合客户项目进度，提供技术前期评估，支持阻抗计算、叠层结构方案沟通。

典型应用领域

✅ 医疗设备：内窥镜、便携式检测仪器、医疗穿戴监测设备

✅ 消费电子：智能手表、TWS 耳机、VR/AR 模组、折叠屏配套线路

✅ 通信射频：小型射频模块、GNSS 定位模组、便携式通信终端

✅ 工业控制：工业检测探头、运动传感器、便携式工业采集设备

✅ 车载电子：车载传感器、车载摄像头模组、车内小型控制组件

服务流程

1.客户提供：PCB 图纸（Gerber/PADS/Altium）、叠层要求、阻抗规格、板材及工艺说明

2.技术评估：爵辉工程师评估可制造性 DFM，确认叠层、弯折区域、阻抗方案

3.报价 & 确认：出具正式报价单，交期确认

4.生产制作：软硬结合板生产，AOI 检测、阻抗测试、弯折可靠性抽检

5.交付：裸板出货，或转 SMT 贴片，PCBA 成品交付

温馨提示

软硬结合板工艺复杂度高于普通 PCB，柔性区域布局、弯折半径、叠层设计会直接影响成本与良率。下单前建议提前沟通结构方案，我们免费提供 DFM 可制造性评审，规避设计风险，降低量产成本。
