在具身智能、人形机器人与协作机械臂产业化快速落地的当下，行业竞争早已从表层AI算法比拼，下沉至关节底层控制、硬件精密配套、高可靠电路制程的核心赛道。人形机器人与协作机械臂的动作柔顺度、行走稳定性、碰撞安全性、灵巧抓取精度，不仅取决于专用关节控制芯片的性能，更依赖高精密、高可靠、小型化的PCB与PCBA硬件载体支撑。

深圳市爵辉伟业电路有限公司深耕高精密PCB电路板制造、PCBA一站式加工领域十余年，专注机器人、工业控制、智能硬件领域精密电路解决方案，可为人形机器人、协作机械臂全系关节模组、控制主板、驱动板提供PCB定制打样、SMT贴片、DIP插件、BOM配单、成品测试一体化服务，适配机器人狭小空间、高实时性、强抗干扰、功能安全的硬件制程需求，为机器人核心控制芯片落地量产提供可靠工艺保障。

我们将深度解析人形机器人、协作机械臂专用关节控制芯片的架构、参数、主流方案与选型逻辑，并结合爵辉伟业的精密电路制程能力，拆解机器人核心硬件的匹配要点与量产落地优势。

一、人形机器人/协作机械臂整体系统架构

人形机器人与协作机械臂均采用分层分布式控制架构，算力分层、功能解耦，兼顾全局智能决策与底层实时运动控制：

1. 上层AI主控SOC（智能大脑）

以NVIDIA Jetson、瑞芯微RK3588、高通QCS等主控为核心，主要承载视觉感知、大模型推理、环境识别、全身全局运动规划等高层任务，运行ROS2操作系统，不参与底层电机实时闭环控制，仅向下层各关节下发运动指令。对应的AI主控主板、信号转接板，可由爵辉伟业提供多层高密度PCB定制与PCBA贴片加工服务，保障高频信号传输稳定。

2. 分布式关节控制芯片（运动小脑）

机器人每个关节、灵巧手每根手指均配置独立的关节控制器，是决定设备运动性能的核心部件。主要负责FOC磁场定向控制、电流-速度-位置三环闭环、力柔顺控制、多轴总线同步、碰撞检测等微秒级实时任务，直接影响机器人的操作精度与安全性能。

当前行业主流三大硬件实现路线，适配不同功率、不同场景的机器人关节，爵辉伟业可针对三类方案的硬件特性，定制匹配的PCB板型与制程工艺：

• 高性能实时MCU/DSP方案：软件FOC算法，迭代灵活、生态成熟，是目前量产主流，适配中大功率关节；

• 驱控一体ASIC方案：硬件固化控制算法，集成驱动、电源单元，极致小型化，适配灵巧手、微型轻量化关节；

• MCU+FPGA/Zynq异构方案：硬件环路加速、超高控制带宽，面向高端重载机型与科研原型，性能拉满、成本偏高。

机器人关节功率分级（PCB/PCBA选型依据）

不同功率关节的芯片、电路制程、板材工艺要求差异极大，爵辉伟业可精准匹配全场景制程需求：

• 灵巧手微型关节：5~20W，极致小型化PCB、高密度布线；

• 手臂中等功率关节：50~150W，兼顾信号完整性与载流能力；

• 膝髋腿部重载关节：150~800W，大电流、高散热、强抗干扰PCB工艺。

二、关节控制芯片核心硬性指标与PCB工艺适配要求

机器人关节控制的核心性能从来不取决于芯片主频，而是实时确定性时延、微秒级闭环精度、多轴同步稳定性、狭小空间集成度、功能安全可靠性五大核心指标，而这些指标的落地，高度依赖高精密PCB电路工艺支撑。深圳市爵辉伟业电路有限公司深耕机器人电路制程，针对性解决行业核心痛点，完美适配芯片性能需求。

行业核心误区纠正：芯片主频无法直接等同于控制性能，TCM零等待内存、硬件同步采样、高精度PCB信号完整性、稳定的电路制程，才是决定机器人伺服精度与稳定性的关键。

三、海外主流关节控制芯片方案及硬件适配场景

1. TI德州仪器（行业标杆）

TI C2000/C29x系列DSP是工业伺服与协作臂的主流标杆芯片，C28x电流环可达2μs，F28379d广泛应用于协作机械臂；新一代C29x算力提升2-5倍，适配人形重载关节。AM2612内置硬件EtherCAT从站MAC，无需外置协议芯片，大幅精简BOM。该系列芯片多用于中大功率关节主控板，爵辉伟业可提供多层厚铜PCB、大电流载流工艺，适配重载关节高负载工况。

2. ADI Trinamic TMC9660（驱控一体ASIC标杆）

TMC9660为高度集成单芯片方案，集成MCU、硬件FOC三环、栅极驱动、电源单元，仅需少量无源器件即可成型，极致小型化，主打灵巧手、微型轻量化关节。针对该方案，爵辉伟业主打超小型高密度PCB、精简布线工艺，完美适配微型模组空间限制，降低整机重量与体积。

3. 英飞凌XMC4800、NXP i.MX RT1180

两款芯片均为工业级高可靠方案，内置EtherCAT总线控制器，抗干扰能力强，多用于中高端多轴协作臂、人形机器人分布式关节。爵辉伟业依托工业级抗干扰PCB制程、EMI优化布线工艺，有效解决工业场景电磁干扰问题，保障多轴同步稳定运行。

四、国产机器人关节控制芯片（2025-2026新品）及量产配套方案

国产RISC-V、ARM架构运动控制芯片快速迭代，全面覆盖轻量灵巧手到大功率重载关节场景，逐步实现进口替代。深圳市爵辉伟业电路有限公司深度适配国产芯片量产需求，为兆易创新、格见半导体、匠芯创、极海、国民技术等国产芯片方案，提供PCB定制、PCBA贴片、批量代工、可靠性测试全流程配套服务，助力国产机器人硬件国产化落地。

• 兆易创新GD32系列：GD32H77R重载关节旗舰，适配腿部大关节；GD32F50MxxG驱控合封MCU，适配灵巧手。爵辉伟业针对性提供重载厚铜PCB、微型高密度PCB两类定制方案。

• 格见半导体GS32MT8800：RISC-V双核方案，电流环低至500ns，对标进口C2000，适配人形关节高精度控制，公司高频精密PCB工艺可完美匹配其高速环路需求。

• 匠芯创M7000系列：硬件电流环低至300ns，单芯片替代MCU+FPGA架构，适配高端人形、四足机器人，爵辉高端多层精密PCB可支撑其超高带宽控制需求。

• 极海、国民技术系列：主打中小型人形关节、协作臂量产方案，公司标准化+定制化PCBA服务，可快速实现打样、中小批量量产交付。

五、三大技术路线对比与爵辉精准选型配套

六、机器人整机硬件链路与工艺落地要点

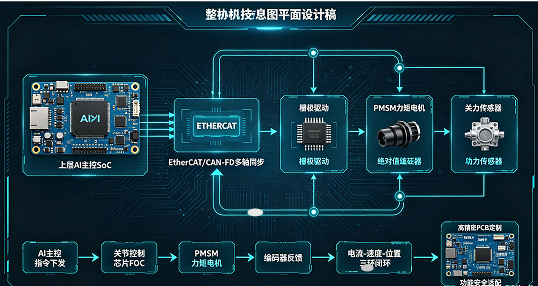

完整的人形机器人、协作臂硬件链路为：上层AI主控（EtherCAT总线）→ 关节控制芯片 → 栅极驱动电路 → PMSM力矩电机 → 绝对值编码器反馈，搭配力传感器实现柔顺控制与碰撞检测。整条链路的稳定性，完全依赖高品质PCB电路与精密PCBA工艺支撑。

作为专业机器人电路解决方案厂商，爵辉伟业电路可实现全链路硬件配套：覆盖AI主控板、关节驱动板、信号采集板、转接板的PCB定制、SMT贴片、元器件集采、成品测试一站式服务，依托深圳、惠州两大生产基地，全自动高精密生产线,MES制造系统管理全程可追溯，满足机器人研发打样、中小批量、规模化量产全阶段需求。

针对机器人行业核心需求，公司重点工艺优势：

• 高精密制程：支持盲埋孔、精细线宽线距、0.2mm超薄板，适配关节狭小空间；

• 高可靠电气性能：厚铜载流、阻抗匹配、EMI抗干扰优化，适配大电流、高速信号传输；

• 功能安全适配：工业级耐高温、抗老化板材，贴合ISO13849机器人安全标准；

• 一站式交付：PCB打样、BOM配单、SMT/DIP、老化测试、整机组装全流程服务，降本提效。

七、行业总结与量产趋势

人形机器人与协作机械臂的产业化竞争，已经进入芯片+电路工艺+系统集成的综合比拼阶段。关节控制芯片决定机器人运动性能上限，而高精密、高可靠、小型化的PCB/PCBA工艺，是芯片性能落地、设备稳定量产的基础保障。

随着国产运动控制芯片快速崛起，国产化替代进程持续加速，具备成熟机器人电路配套能力的厂商成为产业链关键环节。深圳市爵辉伟业电路有限公司深耕机器人、工业控制领域多年，凭借成熟的精密PCB制程、一站式PCBA服务、严格的品质管控，可全方位适配人形机器人、协作机械臂全系控制板、驱动板的研发与量产需求，为具身智能设备产业化落地提供硬核工艺支撑。
